下面將從錘頭材質、影響錘頭破碎能力的主要因素、如何提高錘頭的使用壽命等方面為大家展開講述。

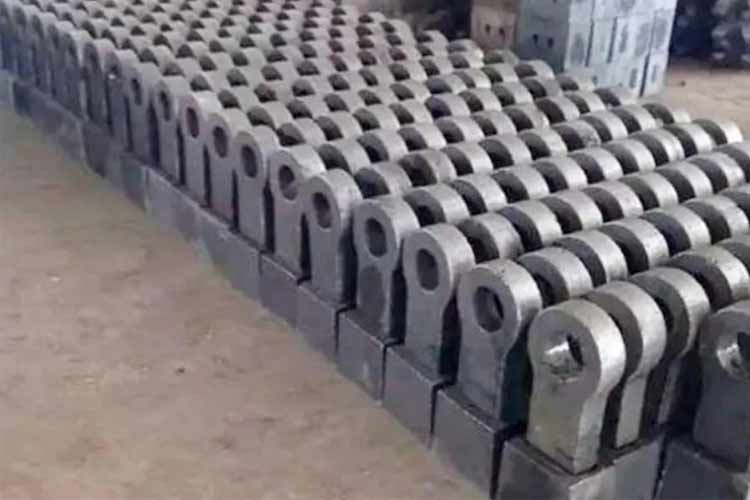

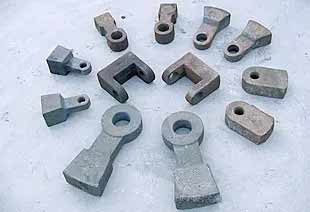

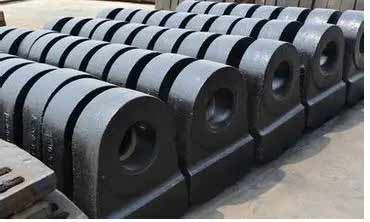

  錘破錘頭常用材料及特性

  ◆高錳鋼錘頭

  高錳鋼的特性是韌性好、工藝性能好、價格低，其主要特點是在較大的沖擊或接觸應力的作用下，表面層將迅速產生加工硬化，其加工硬化指數會比其他材料高5～7 倍，使得其耐磨性能得到較大提高，但如果使用過程中沖擊力不夠大或者接觸應力偏小，則不能使表面迅速產生加工硬化，高錳鋼的耐磨特性就不能得到充分的發揮。

  高錳鋼錘頭基體組織是奧氏體，具有較好的韌性，此錘頭耐磨性好，抗擊打性稍弱，比較適用于物料粒度大的初破，價格稍便宜。常用的材料有ZGMn13，這種材料在破碎機械中應用最廣，其特點是經冷作硬化后錘頭壽命會顯著提高。這種奧氏體組織只有在受強烈沖擊、擠壓造成奧氏體間馬氏體的相變及加工硬化的條件下，才具有較高的耐磨性。

  ◆高鉻合金錘頭

  高鉻合金錘頭耐磨性好，但是抗擊打性差，較適用于二次破碎，但價格稍貴。

  ◆高耐磨雙合金錘頭

  高耐磨雙合金錘頭使用壽命可達高錳鋼使用壽命的5倍以上，鑄造工藝為離心式壓力鑄造，避免了鑲嵌式易脫落不耐磨的特點，粉碎率可提高30%，可大大增加錘頭的使用壽命。

  影響錘頭破碎能力的主要因素

  影響錘破錘頭破碎能力的主要因素包括待破碎物料硬度、成分、黏度和濕度、最終出料粒度、錘頭、襯板的質量等等。

  ①物料粒度和硬度，即所破碎物料的塊度與硬度。物料料塊粒度越大，對其韌性要求就越高，而物料硬度越高就越難破碎，對設備的磨損也越嚴重，對錘頭材料硬度要求就越高。不同型號的破碎站應采用相應的給料粒度，同時應考慮錘頭的使用壽命，大型錘破的入料粒度不宜太小。

  ②物料的黏度和濕度。物料含水量過大會對高錳鋼錘頭壽命有一定的影響。含水量過高，物料容易黏結成團，造成積料，加劇高錳鋼錘頭的磨損，也容易在下料輸送過程中造成堵塞，降低破碎能力。黏度越大，高錳鋼錘頭的破碎能力越小，錘頭磨損就越快。

  ③錘破的技術參數也會影響錘頭的使用壽命，主要是轉子的功率和轉速。它們不僅關系到錘破的生產能力，也關系到高錳鋼錘頭沖擊硬化的程度。高錳鋼錘頭沖擊硬化程度良好，其使用壽命就會延長;破碎站轉子的速度越慢，高錳鋼錘頭破碎能力就越小，反之亦然。

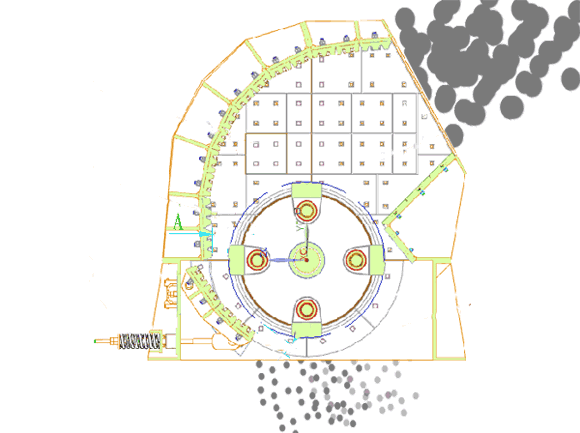

  ④錘破內部間隙的尺寸關系到錘破倉內是否有積料。如果有積料存在，錘頭無法將積料從篩板上壓下時，錘頭就會受到嚴重的磨損。

  ⑤最終出料粒度。最終破碎的物料要求的粒度越小，破碎速度就越慢，錘頭磨損就越大。因此，物料最大尺寸相當于出口篩縫寬度，篩板的篩縫寬度要在合理的范圍內。

  ⑥物料的基本成分。破碎前物料中所含的細粉或者泥料越多，越影響錘頭的破碎能力，因為這些細粉或者泥料容易黏附，影響輸送，加快錘頭磨損。

  ⑦錘破的錘頭及襯板的耐磨性能越好，錘頭的破碎能力越大，因此要選擇質量好、性能穩定的廠家生產的耐磨破碎件(錘頭及襯板)。

  ⑧破碎機破碎腔內非破碎物進入機器內部(如鐵塊、建筑垃圾等)，對錘頭造成的影響非常大，可導致錘頭磨損加快，也可使錘頭斷裂報廢。

  提高移動錘式破碎機錘頭使用壽命的對策

  正確使用與科學維護是保持設備始終處于良好狀態，提高錘頭使用壽命的有效途徑。如果使用操作和維護不當，不僅容易引起設備故障，例如振動、噪聲、發熱、磨損等，而且還會導致高錳鋼錘頭的使用壽命大幅降低。

  錘破在日常使用與維護中應注意以下幾個要點。

  ①根據錘破的型號及設計要求，適當控制進料尺寸，嚴禁將超出設計最大限定尺寸的物料投入破碎腔內。

  ②由于錘頭鑄造時質量存在一定的誤差，在更換新錘頭時最好進行稱量，根據質量平均分成若干組，每組的質量及左、右質量都要求相等，否則開機時轉子不平衡容易引起振動，造成錘頭捶打不均，每個錘頭磨損快慢不一樣，使整套錘頭的使用壽命降低。

  ③板式喂料機采用變頻電機，保證進料均勻，同時控制喂料的速度，避免因喂料不均勻對破碎機轉子造成沖擊過大或者破碎機腔內堵料，加快錘頭磨損。

  ④停車時要檢查錘頭與篩條之間、篩條與篩條之間的間隙，必要時進行調整，并定期更換篩條，使其處于適當、合理的范圍之內，既要滿足生產要求又不能造成積料。破碎機內部間隙主要是指轉子體與反擊板、篩板及錘頭之間的間隙。這些間隙的尺寸關系到篩板及安全門附近是否有積料。如果積料存在，而錘頭無法將積料從篩板上壓下時，錘頭就會受到嚴重的磨損。因此，在使用過程中，必須經常調整各部分間隙，使其處于適當范圍之內。

  ⑤控制好料的含水量，特別是在雨季生產中，盡量不要鏟裝地勢較低、含水較多的物料倒入破碎機腔內，有條件的最好在物料進入破碎機之前先進行干燥處理，減少物料中的水分，有助于提高其硬度系數，增大破碎機工作時錘頭所受的應力，形成加工硬化層，但是這種方法受破碎物料及場地等要求限制。

  ⑥當破碎機內進入金屬物或襯板脫落時，容易造成錘盤、篩板架損壞、彎曲或者造成錘頭磨損加快、損傷等情況，因此要制定崗位操作檢查制度及獎罰制度，發揮人的主動性，一旦發現及時停機處理，將進入破碎機倉內的金屬物或襯板取出。

  ⑦物料中含雜質越多越會影響高錳鋼錘頭的破碎能力，造成錘頭壽命的大幅降低，因此合理搭配物料至關重要，特別是泥料，在倒入破碎機腔內時要合理搭配。

  ⑧因高錳鋼錘頭在較大的沖擊或接觸應力的作用下，表面層將迅速產生加工硬化，其加工硬化指數比其他材料高出5～7 倍，耐磨性能得到了較大的提高，所以在更換新高錳鋼錘頭后，初次使用時，要倒入硬度較高、質量較好、雜質較少的物料到破碎機內錘打，使高錳鋼錘頭迅速產生加工硬化(這會直接影響到今后錘頭的使用壽命)。

  ⑨在錘破生產中，錘破技術參數也會影響錘頭的使用壽命。轉子的功率和轉速，除了直接影響破碎機的生產能力，同時也影響高錳鋼錘頭沖擊硬化的程度。要提高破碎機高錳鋼錘頭的使用壽命，就必須具有足夠大的沖擊力，即讓轉子達到一定的轉速時，才可以投料生產。

  ⑩要定時清理破碎機內部積料，積料的存在使錘頭受到嚴重的磨損而急劇降低使用壽命。

  在實際生產和使用中，應針對不同的影響因素，采用不同的減磨措施，提高高錳鋼錘頭的使用壽命。做到“因材施錘”，對其正確、合理、科學地使用和維護，使高錳鋼錘頭保持較高的硬度及耐磨損性能，從而有效提高錘式破碎機高錳鋼錘頭的使用壽命，降低礦石生產成本及工人的勞動強度。

  移動錘式破碎機施工案例
