但我們可以通過按時更換這些磨損件的方式，有效避免破碎材料在破碎過程中對破碎站其它部件的損害,從而延長破碎站的整體使用壽命。今天為大家?guī)?lái)的是反擊破的板錘、側板、篩網的相關介紹及更換流程。

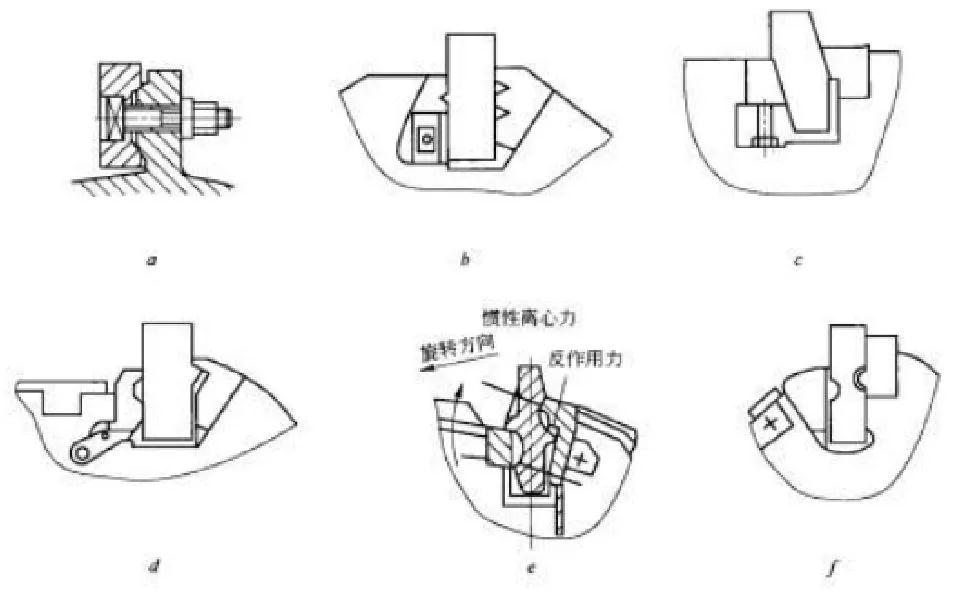

  1.更換板錘流程

  板錘是反擊式破碎機的關鍵且易損部件，其使用壽命與破碎站(機)的生產能力有密切的關系，因此要合理更換板錘。

  A 板錘的拆卸：拆去板錘定位零件，再將壓緊沿軸向拆出，然后將板錘沿軸向從檢修門處推出，或者從機架吊出。為了方便板錘的拆卸，可以用手錘在板錘上輕輕敲打;

  B板錘的安裝：將板錘放在托板槽里，楔塊裝在板錘和轉子主板之間，內六角圓柱頭螺釘裝在楔塊的螺紋孔里，頂在主板槽底部，并抽緊楔塊，螺母在楔塊底部鎖緊在內六角圓柱頭螺釘上，定位塊焊接在轉子主板的兩側并夾住楔塊。

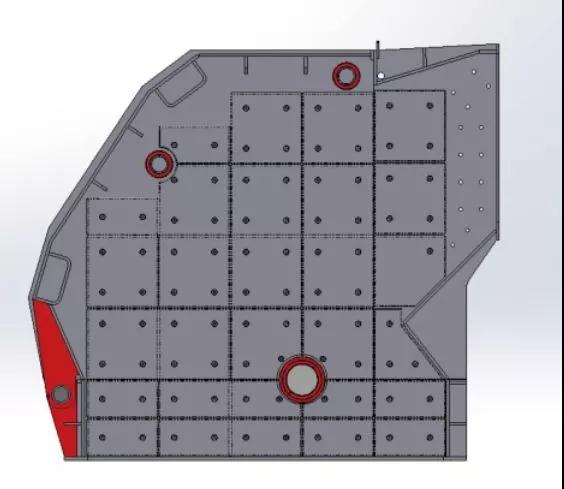

  2. 履帶移動反擊破更換側襯板

  更換側襯板流程

  A 開啟反擊式破碎站上蓋;

  B 確定需要被更換的襯板;

  C 卸掉固定襯板螺栓，當螺栓固結無法正常拆卸時，可用切割的方法去除螺栓 ;

  D 拆下需要被更換的襯板，清理襯板安裝部位殘留的砂石等，清潔安裝面 ;

  E 安裝新襯板，螺栓鎖緊的扳手力矩為 270N.m。更換襯板時，同時更換固定螺栓;

  F 復原破碎機至工作狀態，空載啟動運轉5分鐘，檢查是否有異常聲響和振動。

  3. 履帶移動反擊破篩網更換

  A 準備好需要更換的篩網;

  B 核實篩網的尺寸規格;

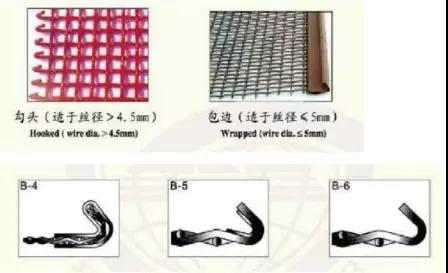

  C 核實篩網的溝頭與包邊形式;

  D 確認機器的所有動力處于關閉狀態;

  E 使用板手解除所要更換篩網兩側拉板和固定篩面的螺栓連接;

  F 取出須更換的篩網，清理篩體上異物;

  G 檢查專用緩沖套膠條的情況，如有損壞，應進行更換;

  H 將新篩網平鋪在振動篩體上，確認篩網安放的位置，應保證篩箱兩側板與篩網鉤子之間有相等的間隙;

  I 為保證篩網表面張力均勻，要拉緊兩側張緊板并用手錘沿全長輕輕敲打，使用板手緊固篩網的兩側拉板和固定篩面的螺栓連接,檢查張緊情況
